Schaltgeräte
Unsere Schaltgeräte werten die Ausgangssignale unserer Schaltmatten, Schaltleisten und Safety Bumper aus und lösen umgehend die erforderlichen Sicherheitsmaßnahmen aus.
Die Funktionsüberwachung unserer Auswertegeräte erfolgt nach unterschiedlichen Prinzipien.
Mittels eines in die Sensoren integrierten Überwachungswiderstands wird im sicheren Zustand ein konstanter Ruhestrom gemessen. Wird der Signalgeber betätigt, fällt die Spannung ab. Die Sicherheitskontakte des Schaltgeräts werden geöffnet und sorgen für ein sicheres Abschalten des Antriebs, ausgelegt für 1k2-, 8k2- oder 22k1-Endwiderstände.
Bei der Vierleitertechnik erfolgt die Funktionsüberwachung durch die Rückführung der Signale ans Schaltgerät.
Bei beiden Prinzipien stoppt das Schaltgerät den Antrieb bei Betätigung oder bei Kabelunterbrechung.
Branchen
Ihr Nutzen
- je nach Einsatzgebiet in unterschiedlichen Bauformen (22,5 bis 45 mm Breite) erhältlich
- Unsere Schaltgeräte entsprechen den Kategorien 1, 2 oder 3 nach ISO 13849 und ermöglichen den Aufbau bis ISO 13849-1:2015 Kategorie 3 PL d.
- Ausführungen zur sicheren Auswertung von 1, 2 oder 4 Sensoren
- potenzialfreie Ausgänge (Relais) oder Halbleiter
- AC/DC 24V-, 115V-, 230V-Ausführungen
Anwendungen

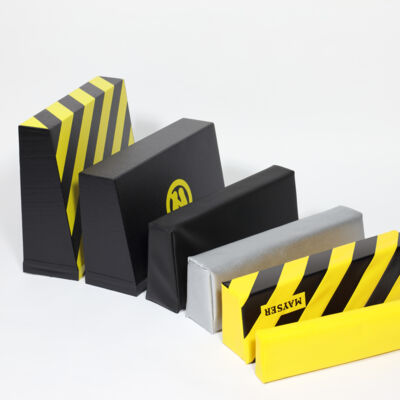

Mayser Schaltgeräte werden gemeinsam mit Schaltmatten, Schaltleisten und Safety Bumper eingesetzt.
Downloads
-
Betriebsanleitung Schaltgeraet SG-TRS 3X8 (495.13 KB)
-
Betriebsanleitung Schaltgeraet SG-SLE X4-0X1 (955.16 KB)
-
Betriebsanleitung Schaltgeraet SG-RSV 239 (527.83 KB)
-
Betriebsanleitung Schaltgeraet SG-RSV 206X (458.92 KB)
-
Betriebsanleitung Schaltgeraet SG-RSV 205 (390.12 KB)
-
Betriebsanleitung Schaltgeraet SG-RSV 2X9 (656.96 KB)
-
Betriebsanleitung Schaltgeraet SG-RST 153 (871.22 KB)
-

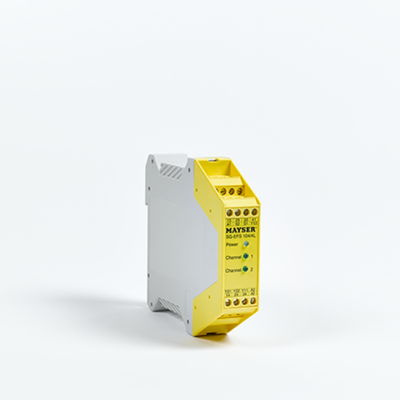

Betriebsanleitung Schaltgeraet SG-EFS 104/4L (347.68 KB)
-
Betriebsanleitung Schaltgeraet SG-CSL102 (746.61 KB)
-
Betriebsanleitung Schaltgeraet SG-EFS 1X4 ZK2/1 (688.68 KB)
-
Produktkatalog Sicherheitstechnik (23.32 MB)
-
Konformitätserklärung C1028 SG-RSV 205 (562.3 KB)
-
Konformitätserklärung C1030 SG-RSV 2X9 ULF151 (692.08 KB)
-
Konformitätserklärung C1027 SG-RSV 239 SBB (610.34 KB)
-
Konformitätserklärung C1024 SG-RSV 239 (613.89 KB)
-
Konformitätserklärung C1019 SG-RS 204 (344.35 KB)
-
Konformitätserklärung C1016 SG-EFS 1X4 ZK2/1 8k2 (359.98 KB)
-
Konformitätserklärung C1015 SG-EFS 1X4 ZK2/1 (668.66 KB)
-
Konformitätserklärung C1013 SG-EFS 104/2W (360.93 KB)
-
Konformitätserklärung C1007 SG-RSV 2X9 (732.3 KB)
-
Konformitätserklärung C1006 SG-EFS 104/4L (687.13 KB)
-
Konformitätserklärung C1004 SG-SLE X4-0X1 (363.45 KB)
-
Konformitätserklärung C1005 SG-RST 153 (335.87 KB)
-
MAYSER Schaltgeräte v1.03 LOCKED (1.39 MB)
-
Zertifikat 44 205 15176904 SG-EFS 104/4L (1.13 MB)
-
SG-RST 204 (3.31 MB)
